產品特點
n 提供20KVA至500KVA多個功率等級
n 采用電力電子開關技術模擬RLC并聯負載
n 標配以太網程控接口
n 有效快速實時精確檢測并網逆變器防孤島效應保護功能
n 能夠吸收或輸出有功、無功功率
n 能購將有功能量回饋電網，大量減少實驗過程中的能量損耗
n 更輕的重量和更小的體積
產品介紹

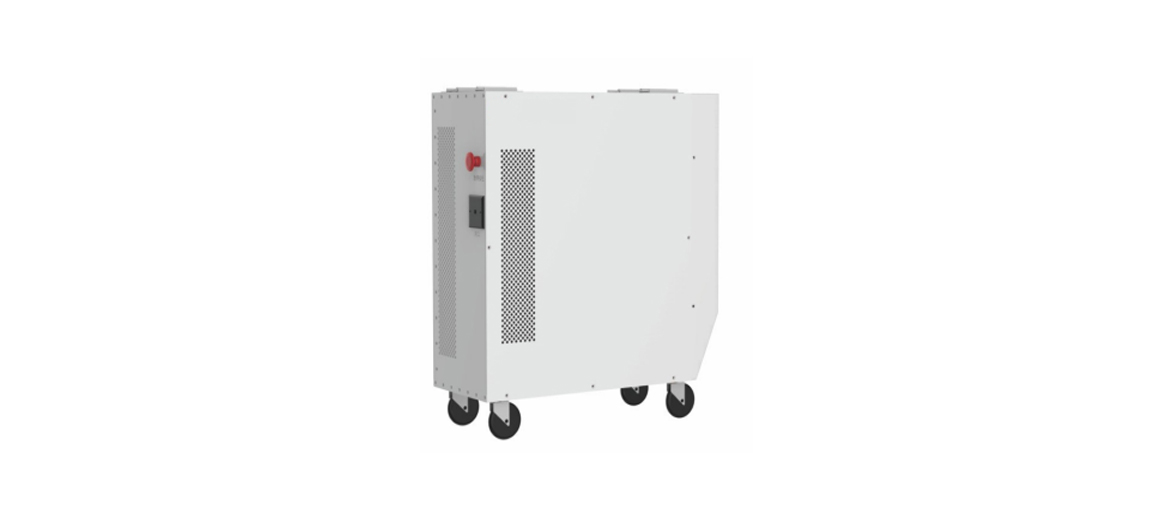

eLRC系列高功率RLC電子負載采用IGBT開關搭建三相逆變器，交流側連接LC濾波器，直流由可控整流器供電，構成一個電力電子孤島負載模擬裝置與RLC負載相等效用于替代傳統的RLC負載。
傳統RLC孤島裝置 電子孤島模擬裝置
采用電力電子開關技術的孤島裝置，使孤島檢測試驗可以在光伏電站現場進行，傳統的孤島檢測試驗，需要通過幾次調節，并且要求光伏并網逆變器并網功率穩定。這導致在現場實際功率波動時無法按標準完成各種負載參數下的孤島檢測試驗。而采用電力電子技術的孤島裝置，由于采用了實時控制技術，可以實時檢測光伏逆變器輸出的有功和無功，并實時計算出需要模擬的負載電阻、電感和電容，在接收到孤島負載啟動命令后，以最后一刻計算出的負載參數值，作為孤島負載參數，這樣就可以按照試驗中要求的負載匹配各種工況做孤島檢測試驗。
產品特點
n GB/T 13422-92 半導體電力變流器電器實驗方法
n GB/T 12326 電能質量電壓波動和閃變
n DL/T 1040 電網運行準則
n GB/T 19939-2005 光伏系統并網技術要求
n GB/T 20046-2006 光伏（PV）發電系統過電壓保護-導則
n SJ/T 11127 光伏（PV）發電系統過電壓保護-導則
n GB/T 3859.1 半導體變流器基本要求的規定
n UL 1741:1999 獨立電力系統用逆變器、變換器、控制器
n AS 4777.2:2005 通過逆變器連接的電源系統的并網第二部分：逆變器要求
規格參數
*參數測試條件為：環境溫度范圍25℃±5℃； *更多功率型號請聯系工廠
