產品介紹

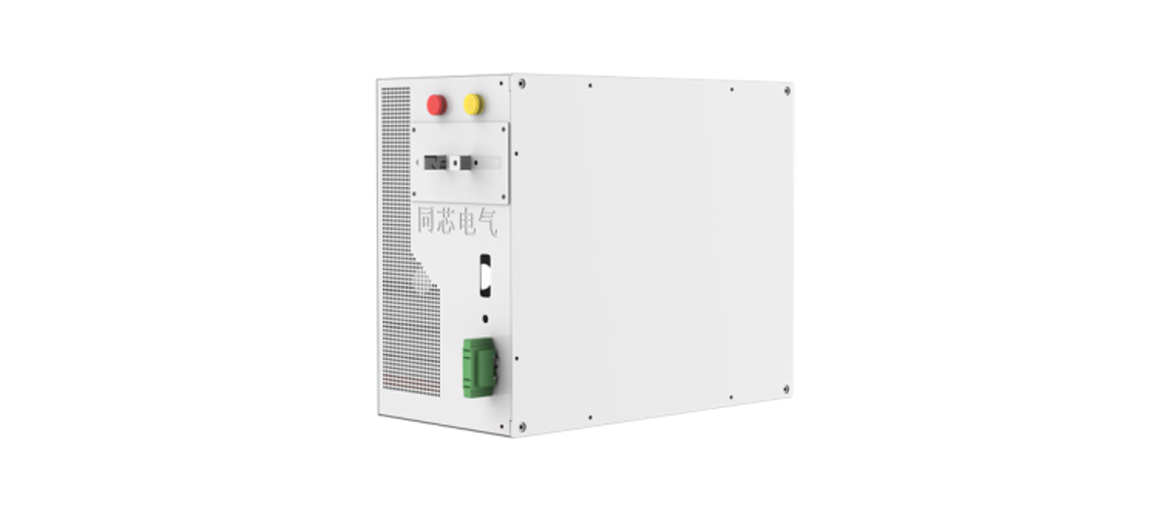

我公司與其合作伙伴共同研制了陰極(PSM)可調電源?？蛻衾迷撟冾l電源進行是核聚變，為回旋管的電子或中性束的加速電源，給等離子體加熱。電源根據實際要求產生直流電壓或者高頻率可調的脈沖電壓模式。恒壓模式控制功能。本產品電壓模塊串聯組成,輸出高壓直流可調電壓.通過對模塊內的輸出IGBT的控制，調節串聯模塊個數，全范圍輸出0-100kV直流電壓（具體電壓要求由用戶定制），電壓穩定度優于0.5％。
使用環境
n 海拔高度：海拔不超過1500m；
n 溫度：儲存環境溫度 -20℃～60℃，工作環境溫度 -5℃～40℃；
n 濕度：10%RH 至 90%RH (無凝露，濕球溫度計溫度: 40℃以下)
n 震動：抗地震能力按7級設防，地面抗震動能力≤0.5g；
n 防護：無較大灰塵、腐蝕或爆炸性氣體，無導電粉塵等；
n 安裝地點：室內。
技術參數
類別 | 項目 | 規格參數 |
輸入 | 工作電壓范圍 | AC400V/3kV/10kV±10% |
工作頻率范圍 | 50Hz/60Hz/100Hz±10% |
接線方式 | 3P+PE |
輸出 | 電壓范圍 | DC0-100kV（可更高，由用戶要求確定） |
額定電流 | 0~200A |
額定功率 | 0~20MW |
電壓解析度 | 10V |
上升時間 | 10μs~1ms（可調） |
脈沖時間 | 工作方式一：長時間工作 工作方式二：0～20kHz |
電壓穩定度 | ≤0.5％ |
整機性能 | 輸出模式 | CV |
CV電壓范圍 | 0~VN可調 |
電壓精度 | 0.5%FS |
保護功能 | OCP、OVP、SCP |
保護關斷時間 | ≤10μs |
轉換效率 | ≥97% |
整機噪音 | ≤65dB |
通訊與操作 | 程控接口 | 485/LAN（可選） |
操作方式 | 上位機軟件 |
電抗強度 | 絕緣電抗 | ≥50MΩ（DC1000V） |
絕緣耐壓 | 電壓等級100kV（AC120kV / 1分鐘） |
